什么是大电流滑环？
大电流滑环是专为旋转系统中传输非常大的电流传导而设计的。由于流经滑环的电流极高，因此对其接触电阻和其变化的稳定性有严格要求。
这主要是基于功率 = I² × R（电流平方乘以电阻）的原理。当涉及大电流时，即使接触电阻略有增加，也会导致显著的热量产生。因此，在大电流滑环的设计和制造过程中，必须特别注意最小化接触电阻并保持稳定的电气性能。
此外，大电流滑环还需要对电压波动进行严格控制。当电流极大时，可能会发生称为电弧放电的现象。电弧放电会严重影响滑环的使用寿命，加速材料氧化，并对系统的可靠性产生负面影响。
出于这些原因，大电流滑环所使用的材料、结构设计和接触技术必须经过精心优化，以确保高效的散热、稳定的电流传输和长期的运行可靠性。

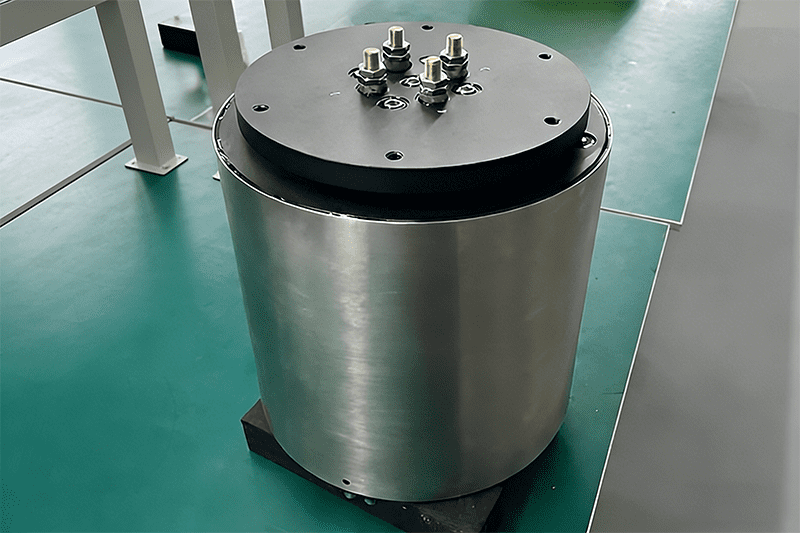

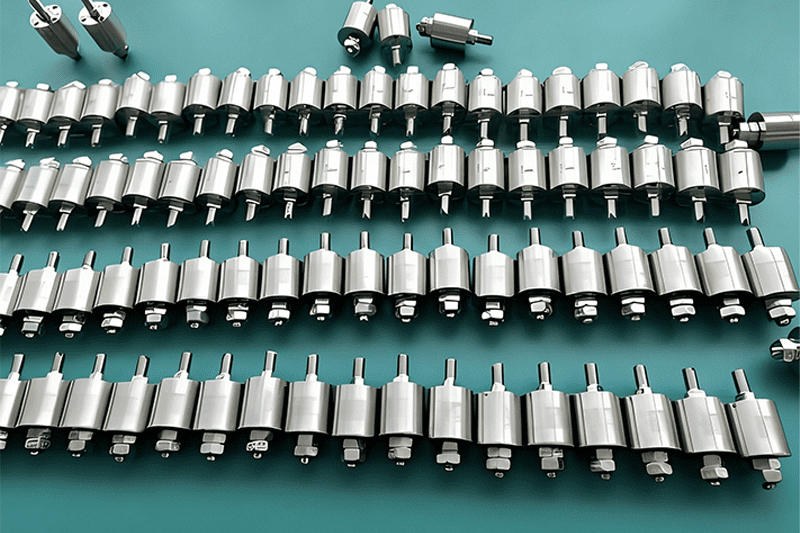

华盛电气大电流滑环产品图片
如何制造大电流导电滑环
在传统制造工艺中，大电流滑环主要采用两种接触方式设计：表面接触和点接触。
表面接触通常指碳刷与导电环（或刷板）之间的大面积接触。这种接触方式能使电流分布在更宽的接触面上，有助于承载更高的电流。
点接触则通常通过贵金属触点或纤维刷与导电环相互作用来实现。这两种技术各有其优缺点。
在纤维刷滑环中，电力传输依赖多个点接触。通过增加纤维刷的数量来确保总有效接触面积，从而在保持稳定电力传输的同时使整体接触电阻保持较低水平。由于摩擦和磨损减少，点接触技术通常对延长滑环的使用寿命有积极作用。
然而，点接触设计也存在一定局限性。在极高电流条件下，它们可能更容易出现开路或烧毁等问题。因此，在使用纤维刷点接触技术设计大电流导电滑环时，必须使用高导电性银铜线，并结合银或银铜镀层等高导电表面涂层，以确保出色的电气性能和可靠性。
相比之下，目前表面接触式大电流滑环的市场份额超过70%。这种方法被认为是一种成熟且成本效益高的技术。但由于接触面积较大，其磨损率可能更高，与点接触设计相比，可能导致使用寿命较短。
2. 大电流滑环的特点
大电流容量：单路最大电流可达3000A。
长使用寿命：设计寿命超过1亿转。
高旋转速度：在正常工作条件下，转速可达500–1000 RPM。
结构简单：一体化结构设计，便于安装和维护。
环保：无毒、无污染，符合环保标准。
紧凑尺寸与高精度：体积小巧，制造精度高。
高可靠性和稳定性：性能稳定，具有优异的成本效益。

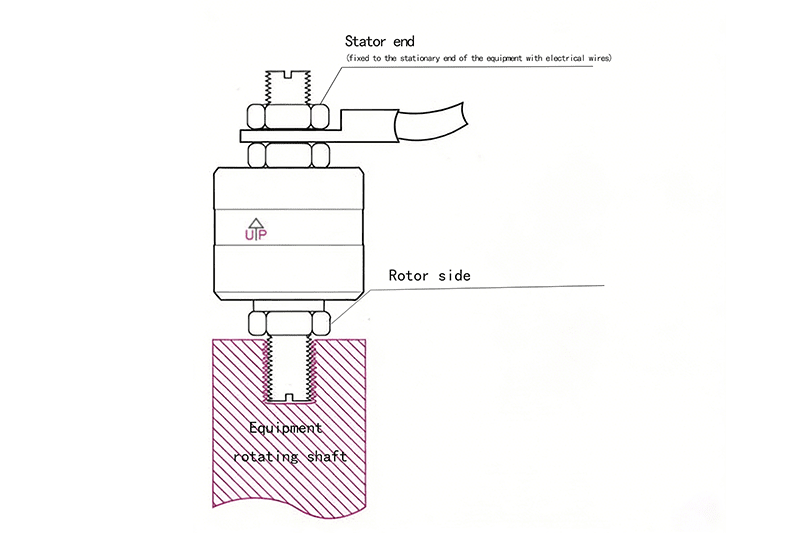

垂直安装
将滑环的转子端插入旋转设备的内螺纹孔中，并顺时针拧紧。使用固定螺丝将转子端固定，确保其牢固锁定在设备的旋转轴上。
使用滑环定子端的螺丝，将定子侧与设备静止部分的 wiring 连接起来，确保稳定的电气连接。

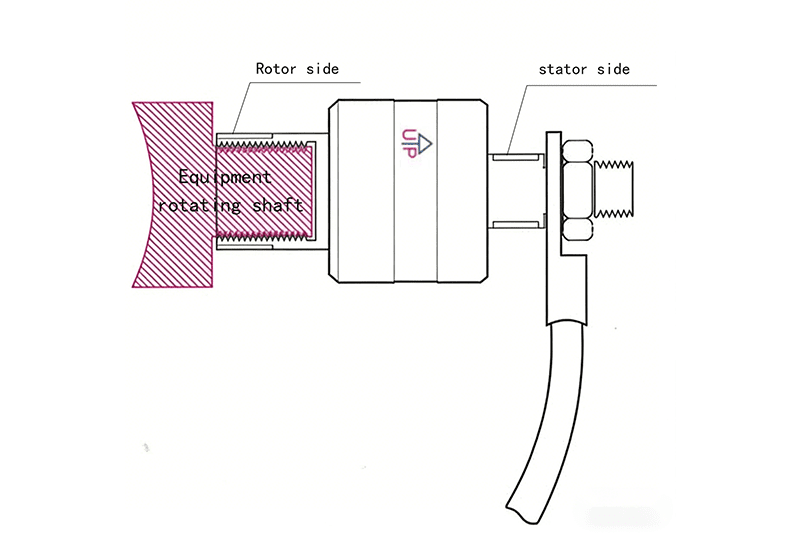

水平安装
安装方法：当转子端和定子端均带外螺纹时
将转子端旋入旋转设备的带外螺纹轴上，并将其牢固拧紧。
使用滑环定子端的螺丝，将定子侧连接到设备静止部分的 wiring，确保稳定的电气连接。
4. 大电流滑环的应用
大电流滑环广泛应用于各种旋转设备和工业系统，包括：
水平铜镀线和旋转银镀线
旋转舞台灯光和摇头灯
旋转相机和旋转灯箱
环形屏幕管相机
电缆放线架
旋转天线
半导体设备
机械臂
加热辊
旋转接头及类似的旋转传动系统

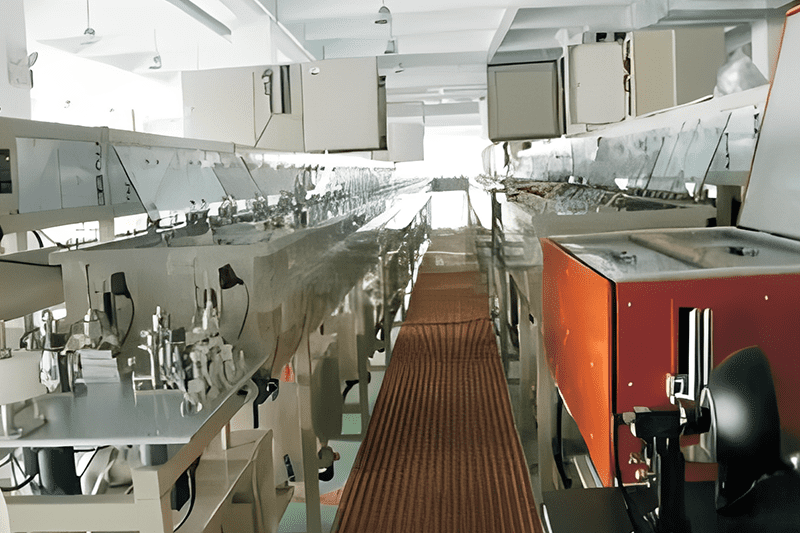

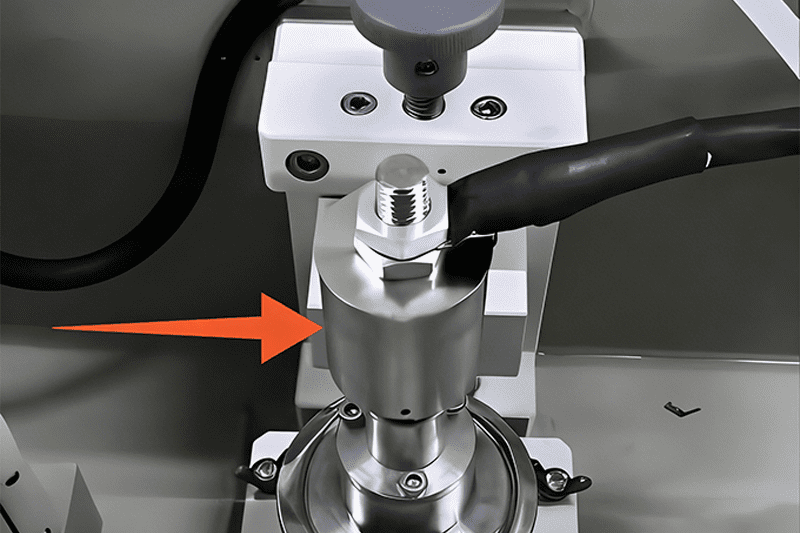

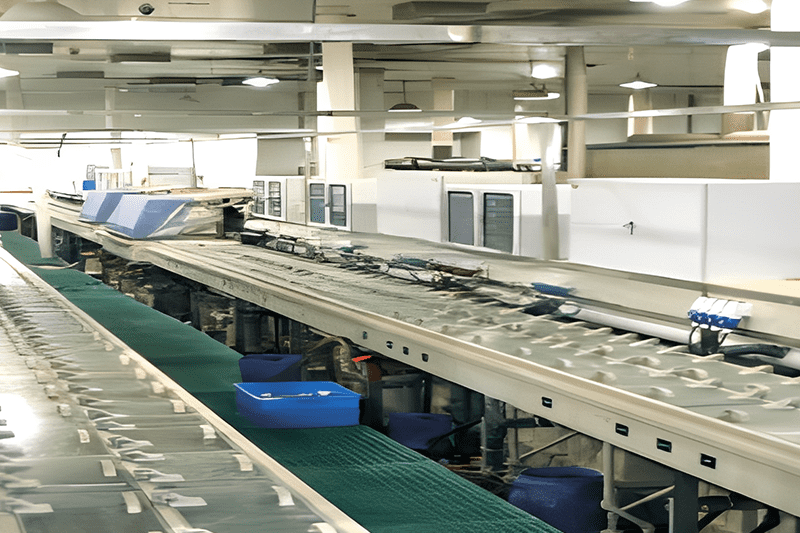

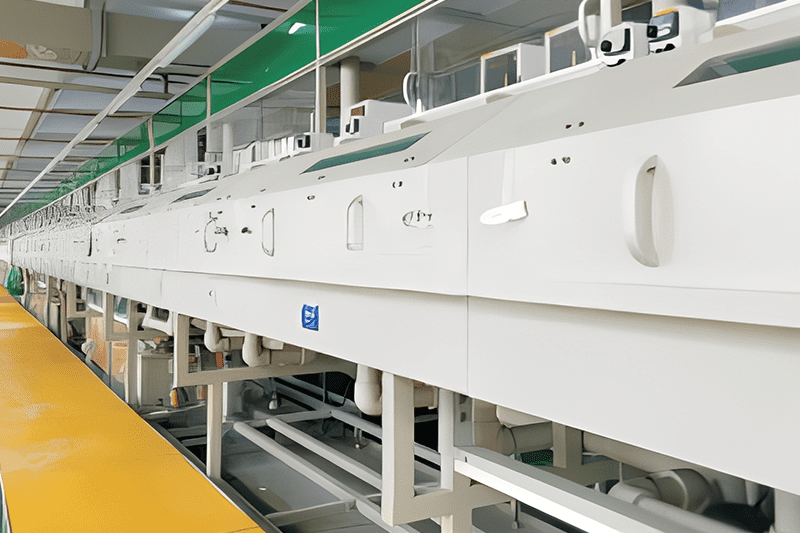

大电流滑环在电镀工业中的应用
|
|
|
