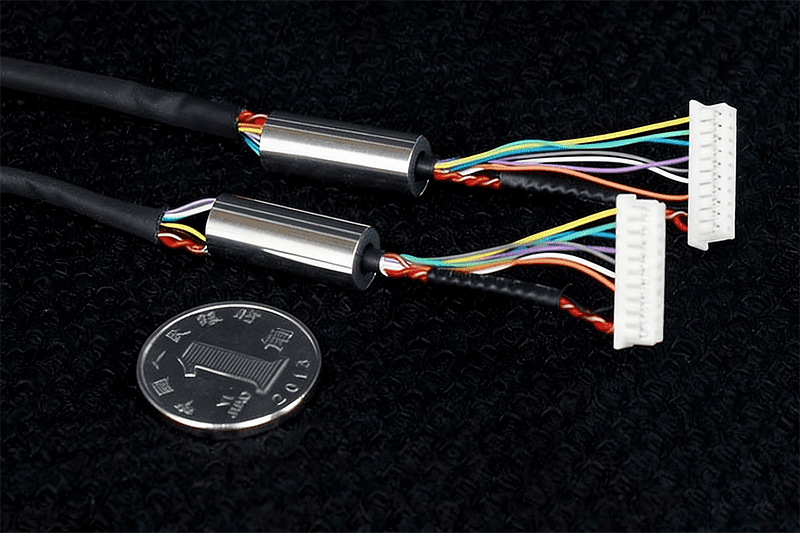

尽管许多微型导电滑环在视觉上不呈传统帽状，但本质上它们是一种紧凑型胶囊式滑环。它们主要用于无人机（航拍器）、云台、安防监控系统、机器人、测试仪器、小型旋转平台和自动化设备等应用中。这些滑环能够在传输低电流电源、控制信号、视频信号、网络信号及其他混合信号的同时实现360°连续旋转。
由于其外径极小——通常在5毫米至20毫米之间——微型滑环常用于安装空间极为紧凑和有限的应用场景。此外，微型滑环通常具有较低的运行扭矩，这意味着即使无需刚性安装，其正常运行和性能也不会受到显著影响。
因此，为了节省空间，微型滑环通常不采用传统的胶囊法兰进行安装。相反，它们常通过更简单的方法（如侧螺钉固定、粘合剂粘贴或胶带固定）进行固定，这些方法提供了便捷且节省空间的安装解决方案。

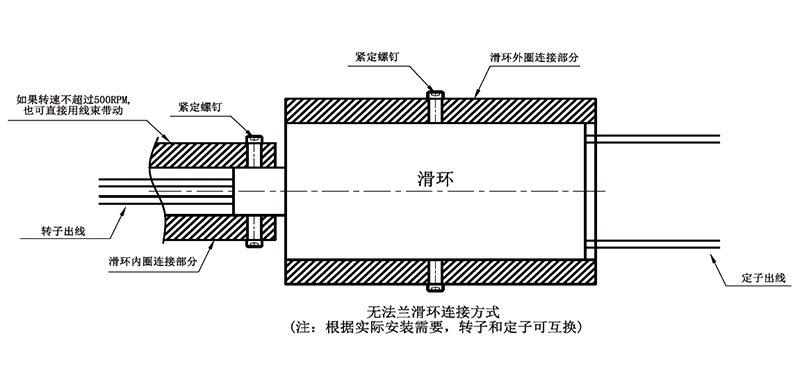

超微型滑环与无法兰滑环安装图

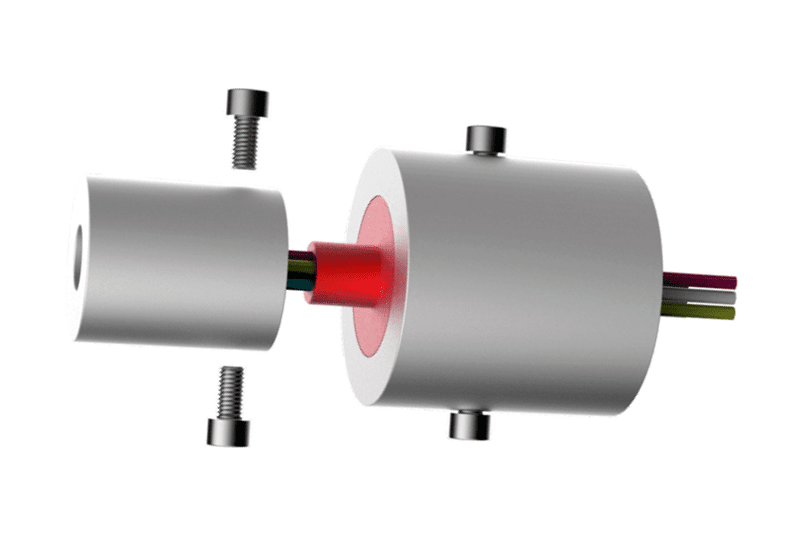

超微型滑环与无法兰滑环的3D安装图
超微型滑环和无法兰滑环安装说明
1. 内环固定
对于小型和紧凑型滑环，内环可直接通过电缆驱动，通常无需额外固定。
对于较大尺寸的定子法兰滑环，内环应使用定位螺钉或平面定位面进行固定。
2. 外环固定
将整个滑环组件装入定子套筒中，并在定子端用螺钉固定以确保稳定定位。
安装注意事项
滑环本体除自身重量外不应承受任何额外负载。滑环的引线不得受到外部拉力。
安装过程中，必须小心保护引线，防止绝缘层受损，以免影响整体产品质量。
滑环是精密电气元件，应在干燥、低粉尘环境中运行。若工作环境恶劣，应采取额外保护措施。
确保静止部件的固定螺母或螺钉紧固，防止松动。
定子引线应远离旋转轴，转子引线应远离静止部件，以防止旋转过程中引线被刮擦或损坏。
