HT150248 系列过孔滑环

product details

描述

HT150248系列穿孔滑环具有150毫米孔径、248毫米外径和1至108个通道。它支持信号传输（2A）以及5A或10A的电力传输，额定电压为380V交流电/24V直流电。

规格

工作速度：0-300转/分钟

接触材料：贵金属

导线长度：定子/转子：300毫米

防护等级：IP51

绝缘电阻：≥500MΩ@500VDC

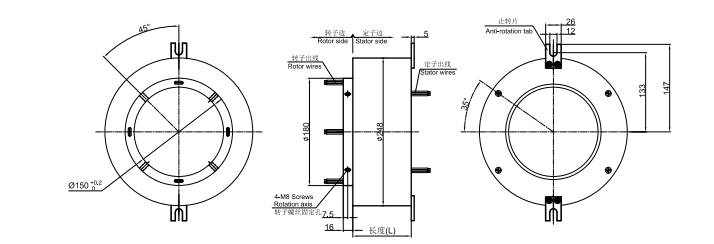

图纸

特性

1. 传输能力：能够传输模拟和数字信号

2. 混合传输：支持电力与多种信号的混合传输，包括：

（1）以太网：速率10Mbps、100Mbps、1000Mbps

（2）工业以太网：EtherNet、EtherCAT、ProfiNet、Powerlink、SercosIII/IP等

（3）高清视频：SDI、LVDS等

（4）串行通信：RS232、RS485、RS422等

（5）通用串行总线：USB 2.0

（6）工业现场总线：CANBus、ProfiBus、InterBus、CC-Link、DeviceNet等

（7）传感器信号：热电偶、RTDs、应变片等

3. 主要设计用于气动和液压介质传输，或安装在旋转电机轴上。

4. 采用先进的贵金属刷多点接触技术，在极低摩擦条件下确保可靠的电气连接。

5. 耐用性：使用寿命极长，免维护

6. 安装便捷：易于安装

主要应用

机器人

工业自动化设备

医疗设备

测试设备

展览/展示设备

包装机械

转盘设备

游乐设备

高速铁路设备

海洋及 offshore 设备

工程机械

风电设备

可定制选项

1. 中心通孔选项范围为0至1000毫米，额定电流范围为0至5000A，电压容量可达10000V。

2. 工作温度：标准范围-30℃~+70℃，定制范围-60℃～+200℃

3. 工作转速：标准0~300RPM，可定制最高0~20000 RPM

4. 参考寿命：标准2000万转@300RPM，可根据要求提供长寿命滑环

5. 外壳材料：可选工程塑料、铝合金和不锈钢

6. IP等级：标准IP51，可定制最高IP68

7. 连接器类型和长度：可根据要求提供多种连接器类型和长度

8. 集成能力：可与气动、液压、射频和光纤旋转接头集成

9. 信号支持：支持同时传输多种信号，包括工业以太网、串行信号、工业总线、USB、SDI等。
