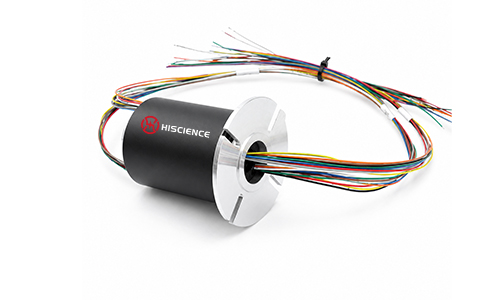

HT2578F系列过孔滑环

product details

描述

HT2578F系列过孔滑环具有25.4毫米的孔径、78毫米的外径和1至72个通道。它支持信号传输（2A）以及5A或10A的电力传输，额定电压为380VAC/24VDC。

规格

工作速度：0-300转/分钟

接触材料：贵金属

引线长度：定子/转子：300毫米

防护等级：IP51

绝缘电阻：≥500MΩ@500V直流

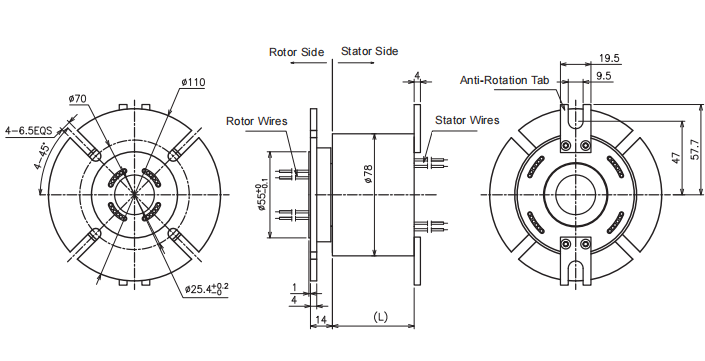

结构图

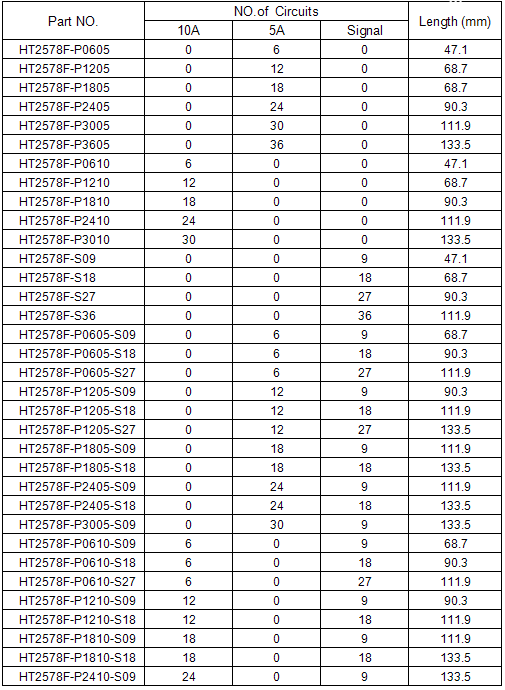

选型表

产品特性

传输能力：能够传输模拟和数字信号

混合传输：支持电力与多种信号的混合传输，包括：

(1) 以太网：速率10Mbps、100Mbps、1000Mbps

(2) 工业以太网：EtherNet、EtherCAT、ProfiNet、Powerlink、SercosIII/IP等

(3) 高清视频：SDI、LVDS等

(4) 串行通信：RS232、RS485、RS422等

(5) 通用串行总线：USB 2.0

(6) 工业现场总线：CANBus、ProfiBus、InterBus、CC-Link、DeviceNet等

(7) 传感器信号：热电偶、RTDs（电阻温度检测器）、应变片等

主要设计用于气动和液压介质传输，或安装在旋转电机轴上。

采用先进的贵金属刷多点接触技术，在极低摩擦条件下确保可靠的电气连接。

耐用性：使用寿命极长，免维护

安装便捷性：易于安装

主要应用领域

• 机器人

• 工业自动化设备

• 医疗设备

• 测试设备

• 展览/展示设备

• 包装机械

• 转盘设备

• 游乐设备

• 高速铁路设备

• 海洋及 offshore 设备

• 工程机械

• 风电设备

可定制选项

1. 中心通孔选项范围为0至1000毫米，电流容量范围为0至5000A，电压容量最高可达10000V。

2. 工作温度：标准范围为-30℃~+70℃，可定制范围为-60℃～+200℃。

3. 工作速度：标准速度为0~300转/分钟，可定制速度最高可达0~20000转/分钟。

4. 参考使用寿命：标准情况下为2000万转@300转/分钟，可根据要求提供延长寿命的集电环。

5. 外壳材料：可选工程塑料、铝合金和不锈钢。

6. 防护等级：标准防护等级为IP51，可定制最高至IP68。

7. 连接器类型及长度：可根据要求提供多种连接器类型和长度。

8. 集成能力：可与气动、液压、射频和光纤旋转接头集成。

9. 信号支持：支持多种信号的同时传输，包括工业以太网、串行通信、工业总线、USB、SDI等。
