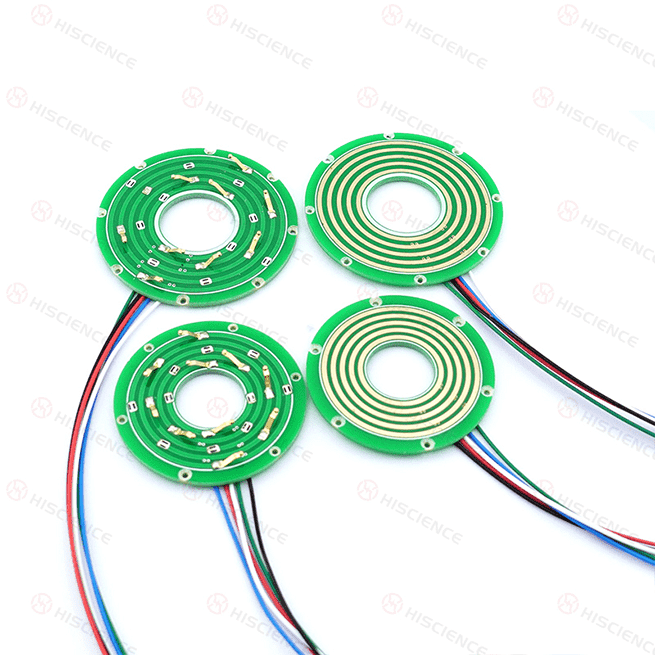

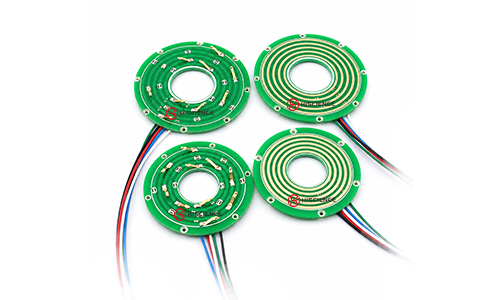

HP25-P0610-S06 薄型滑环专为在有限的垂直空间内实现连续360°旋转并同时传输电力与信号的设备而设计。与传统圆柱形滑环相比，薄型滑环具有低矮的结构和更大的横向安装面积，特别适用于轴向高度受限的应用场合。
该型号支持10A电源回路与信号回路的混合传输，适用于旋转工作台、电缆卷筒、包装设备、过程控制设备、旋转传感器、工业加工中心以及其他同时需要电源与信号传输的专用设备。
可根据不同的安装与应用需求，提供产品厚度、电路数量、引线长度、工作速度、防护等级以及电源或信号集成等定制选项。
| 项目 | 规格 |
|---|---|
| 产品类型 | 薄型滑环 |
| 型号 | HP25-P0610-S06 |
| 电路数量 | 12路10A电路及6路信号电路 |
| 传输类型 | 电源/信号 |
| 工作转速 | 0–300RPM |
| 接触材料 | 贵金属 |
| 引线长度 | 定子/转子：300mm |
| 防护等级 | IP51 |
| 绝缘电阻 | ≥500MΩ@500VDC |
| 定制选项 | 厚度、电路、导线长度、防护等级、电流、信号类型、集成要求 |
为选择合适的盘式滑环，请确认以下信息：
所需的内孔尺寸
可用安装高度
外径限制
电源回路数量
电流与电压要求
信号回路数量
信号类型，如以太网、RS485、CAN总线、USB、传感器信号等。
工作速度
导线长度或连接器要求
工作环境及防护等级
如果您不确定哪种型号合适，请将您的安装空间、电源回路要求、信号类型及应用细节发送给我们。我们的工程师将协助您推荐合适的薄型滑环解决方案。
低矮的薄饼式设计，适用于垂直安装空间受限的场合
扁平结构，具有更大的横向安装面积
支持在单个设备中实现电源与信号的混合传输
适用于传统圆柱形滑环无法安装的设备
支持在连续360°旋转过程中实现稳定的电力与信号传输
采用贵金属接触设计，确保可靠的电气性能
低摩擦接触结构，确保运行稳定、使用寿命长
可定制厚度、电路、引线长度、工作速度及防护等级
可集成电力线、信号线、控制线、工业总线信号及传感器信号
| 应用 | 典型用途 |
|---|---|
| 旋转工作台 | 用于紧凑型旋转平台中的电力与信号传输 |
| 工业加工中心 | <b适用于轴向空间受限的旋转设备 |
| 电缆卷筒 | <b在电缆缠绕与旋转过程中保持电气连接 |
| 包装设备 | 在紧凑的旋转机构中传输电力和信号 |
| 过程控制设备 | 支持旋转系统中的电力、控制与信号传输 |
| 旋转传感器 | 支持旋转部件与静止部件之间的传感器信号传输 |
| 机器人技术 | 适用于紧凑型旋转接头或低矮型旋转结构 |
| 展览/展示设备 | 用于旋转展示平台和移动展示系统 |
| 医疗设备 | 适用于需要稳定电气传输的紧凑型旋转系统 |
| 旋转门 | 用于需要持续电气连接的旋转结构 |
孔径尺寸 |
电路数量 |
当前容量 | 电压等级 |
| 信号类型 | 防护等级 | 工作转速 | 工作温度 |
| 导线长度 | 连接器类型 | 外壳材料 | 与气动、液压、射频或光纤旋转接头的集成 |
如果标准型号无法满足您的需求，请将您的应用详情发送给我们，包括安装空间、内孔尺寸、外径限制、产品厚度、回路数量、电流、电压、信号类型、工作转速、导线长度以及工作环境等信息。
我们的工程师可协助确认合适型号，或根据您的设备需求提供定制化的薄型滑环解决方案。
