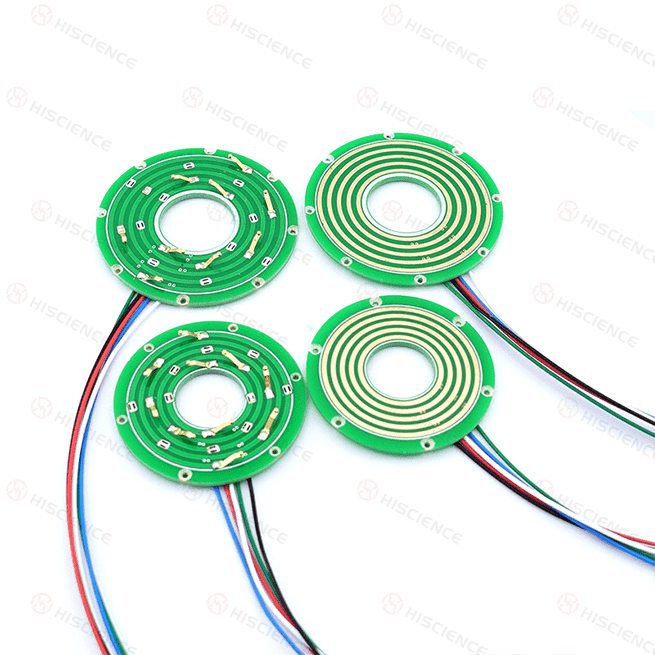

HP25-S06 盘式滑环

产品详情

描述

HP25-S06 薄型滑环专为在有限的垂直空间内实现连续360°旋转并传输信号的设备而设计。与传统圆柱形滑环相比，薄型滑环具有低矮的结构和更大的横向安装面积，特别适用于轴向高度受限的应用场合。

该型号支持6路信号回路，适用于旋转传感器、旋转工作台、电缆卷筒、包装设备、过程控制设备、医疗设备、显示系统以及其他需要可靠信号传输的紧凑型设备。

可根据不同的安装与应用需求，提供产品厚度、电路数量、引线长度、工作速度、防护等级及信号集成等定制选项。

规格

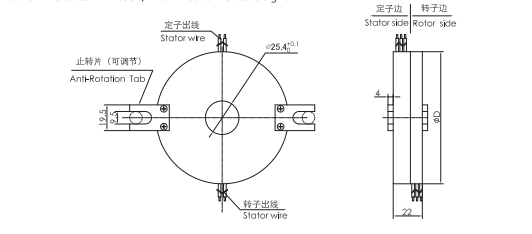

图纸

特性

1. 超薄设计：最小厚度仅6.5毫米，适用于空间受限的应用场景。

2. 纤维刷技术：确保可靠接触，摩擦极低且接触电阻小。

3. 消除摩擦碎屑，提升产品寿命和性能稳定性。

4. 混合传输能力：支持精密信号与电源的同时传输，满足多样化操作需求。

5. 贵金属触点：采用贵金属制成的弹簧片触点，确保高稳定性、可靠性和延长使用寿命。

特性

为选择合适的盘式滑环，请确认以下信息：

• 所需的内孔尺寸

• 可用安装高度

• 外径限制

• 信号回路数量

• 信号类型，如传感器信号、RS485、RS232、CAN总线、USB等。

• 工作速度

• 导线长度或连接器要求

• 工作环境及防护等级

• 无论是信号线、控制线、工业总线信号，还是传感器信号，都需要进行集成

如果您不确定哪种型号合适，请将您的安装空间、电路要求、信号类型及应用细节发送给我们。我们的工程师将协助您推荐合适的薄型滑环解决方案。

可定制选项

1. 工作温度：可调节以满足特定操作要求。

2. 产品厚度：可根据客户指定的尺寸限制进行定制。

3. 引线长度：可定制以适应安装和连接需求。

4. 旋转速度：可调节以满足客户规定的不同操作速度。

5. 防护等级（IP等级）：可定制，范围从IP50到IP68，提供防尘和防潮保护。

6. 抗冲击等级：符合MIL-SID-810E标准，具备坚固的抗冲击性能。

7. 集成能力：可根据特定应用需求集成多条电源线、信号线、工业总线、控制线、电磁阀线和感应线。
