HLS000 分离式滑环

产品详情

描述

HLS000型分体式滑环由独立的转子与电刷组件构成。与一体式滑环相比，其分体式结构具有更高的安装灵活性，并可根据设备布局分别安装转子与定子。

转子部分可设计为带通孔，用于布置液压通道、气动通道或驱动轴安装。这种设计有助于滑环适应空间限制及特殊安装要求。

该系列提供2至36个电路，通孔直径范围为9.5毫米至100毫米，并可选配实心轴。适用于紧凑型精密仪器、工业加工中心、回转工作台、电缆卷筒、旋转传感器、过程控制设备以及其他需要稳定电力或信号传输的旋转系统。

规格

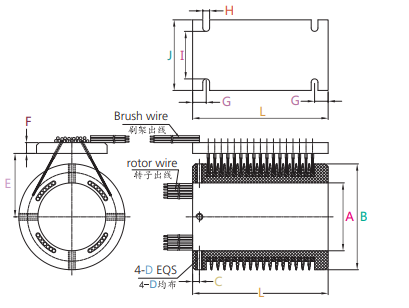

图纸

产品选型指南

为选择合适的独立滑环，请确认以下信息：

• 回路数量

• 电流与电压要求

• 信号类型或功率传输要求

• 通孔尺寸或实心轴要求

• 转子与电刷块安装空间

• 安装方式及设备结构

• 工作速度

• 工作温度与湿度

• 线缆长度或连接器要求

• 是否需要集成液压、气动或传动轴系统

如果您不确定哪种型号合适，请将您的安装空间、电路要求、电流额定值及应用详情发送给我们。我们的工程师可协助您推荐合适的独立式滑环解决方案。

特点

• 转子与电刷块分离式设计，便于灵活安装

• 转子与定子可根据设备结构独立安装

• 适用于结构紧凑的设备及安装空间受限的应用场合

• 可根据不同的传输需求，提供2至36个电路

• 通孔尺寸范围从9.5毫米到100毫米，还可选实心轴

• 结构紧凑，有助于节省安装空间并减轻整体重量

• V型槽镀金环设计具有良好的抗氧化性和耐磨性

• 贵金属接触设计可确保稳定的电气性能

• 可定制的电路、孔径尺寸、电流承载能力、连接器类型及工作速度

主要应用

可定制选项

需要定制吗？

如果标准型号无法满足您的需求，请将您的应用详情发送给我们，包括回路编号、电流、电压、安装空间、穿孔尺寸、安装方式、工作速度以及工作环境。

我们的工程师可协助确认合适的型号，或根据您的设备需求提供定制化的独立滑环解决方案。
