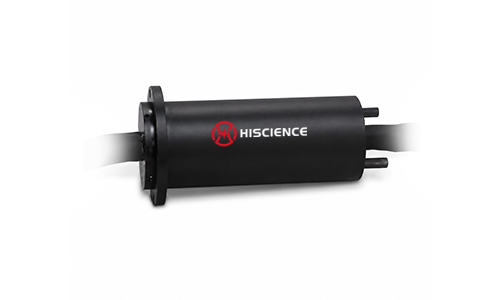

HC440F1-2805-1302-2S01工业总线滑环专为需要在静止与旋转部件之间实现连续360°旋转，并同时传输工业总线信号、电源及其他混合电信号的设备而设计。
该型号支持43路电路，提供2A和5A两种电流传输选项，额定电压范围为0–240V。它能够兼容Profibus、CANBus、CANopen、DeviceNet、CC-Link、PROFINET和EtherCAT等工业通信协议。
它还可针对以太网、USB、RS232、RS485、数字或模拟视频、数字音频、温度信号、传感器信号、编码器信号以及电源线的混合传输进行定制。
凭借贵金属触点和内置屏蔽选项，该系列适用于需要稳定通信、可靠信号传输以及在旋转过程中保持持续电气连接的自动化系统。
| 项目 | 规格 |
|---|---|
| 产品类型 | 工业总线滑环 |
| 型号 | HC440F1-2805-1302-2S01 |
| 电路 | 43个回路 |
| 电压 | 0–240V |
| 电流 | 2A / 5A |
| 传动类型 | 电源 / 工业总线 / 信号 |
| 工作速度 | 0–300转/分钟 |
| 触点材料 | 贵金属 |
| 引线长度 | 定子/转子：300毫米 |
| 防护等级 | IP51 |
| 绝缘电阻 | ≥500MΩ@500VDC |
| 支持的协议 | Profibus、CAN总线、CANopen、DeviceNet、CC-Link、PROFINET、EtherCAT |
| 定制选项 | 电源回路、信号类型、总线协议、连接器、电缆长度、屏蔽、工作环境 |
产品选型指南
为选择合适的工业总线滑环，请确认以下信息：
所需的总线协议，如PROFINET、EtherCAT、CAN总线、Profibus等。
回路数量
电流与电压要求
信号类型，如以太网、USB、RS232、RS485、编码器信号、传感器信号等。
网络或数据传输速率要求
工作转速
安装空间
连接器类型，如航空连接器、端子或定制连接器
电缆长度要求
工作环境及防护等级
无论是否需要气动、液压、射频或光纤集成
如果您不确定哪种型号合适，请将您的总线协议、电路要求、电流、电压、连接器类型及应用详情发送给我们。我们的工程师将协助您推荐合适的工业总线滑环解决方案。
产品特点
支持在连续360°旋转过程中进行工业总线信号传输
兼容Profibus、CANBus、CANopen、DeviceNet、CC-Link、PROFINET、EtherCAT等协议
支持电源、工业总线信号、传感器信号和控制信号的混合传输
适用于多线传输需求的43回路设计
支持2A和5A电流传输选项
内部屏蔽设计可定制，以提升抗干扰性能
专为高速数据传输与稳定通信而设计
贵金属触点设计，确保可靠的电气性能
适用于需要稳定数据与电力传输的自动化系统
可定制的电缆长度、连接器类型、信号类型、回路数量及防护等级
| 应用 | 典型用途 |
|---|---|
| 机器人 | 支持旋转接头中的电源、编码器及工业通信信号传输 |
| 工业自动化设备 | 用于自动化旋转系统中的电源与总线信号传输 |
| 测试设备 | 在旋转测试平台上保持稳定的信号传输 |
| 包装机械 | 在旋转机构中传输电源、控制信号和总线信号 |
| 回转工作台 | 在旋转过程中提供持续的电力与数据传输 |
| 伺服系统 | 支持伺服电源线、编码器电缆及控制信号 |
| 展览/展示设备 | 用于需要稳定通信的旋转显示平台 |
| 船用及海洋工程设备 | 适用于需要可靠信号与电力传输的旋转系统 |
| 工程机械 | 用于兼具电力与信号传输需求的旋转设备 |
| 风电设备 | 支持需要电力与通信传输的旋转系统 |
回路数量 |
现有产能 | 电压等级 | 总线协议 | 以太网/USB/RS232/RS485信号传输 |
| 编码器信号传输 | 传感器信号传输 | 温度或热电偶信号传输 | 电缆长度 | 连接器类型 |
| 内部屏蔽结构 | 防护等级 | 抗震或耐高温设计 | 与气动或液压旋转接头的集成 |
如果标准型号无法满足您的需求，请将您的应用详情发送给我们，包括总线协议、回路数量、电流、电压、信号类型、数据速率、连接器类型、安装空间、工作速度以及工作环境。
我们的工程师可协助确认合适型号，或根据您的设备需求提供定制化的工业总线滑环解决方案。
