射频滑环，又称高频滑环，旨在实现360°旋转过程中对高频信号、射频信号、微波信号、模拟信号及数字信号的传输。

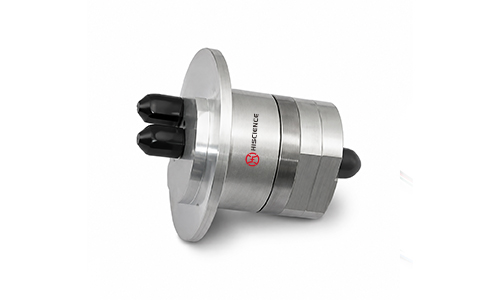

HRJ-200射频滑环支持2路射频信号传输，还可根据不同的应用需求集成电源回路、控制信号、通信信号、视频信号或其他信号传输功能。它具有性能稳定、抗干扰能力强、插入损耗低，并且在连续旋转过程中传输可靠的特点。
| 项目 | 规格 |
|---|---|
| 回路数 | 2路射频信号 |
| 频率范围 | 直流-18GHz / 直流-5GHz |
| 峰值功率 | 500W / 200W |
| 平均功率 | 100W |
| 驻波比 | 1.4 |
| 驻波比变化 | 0.05 / 0.1 |
| 插入损耗 | 0.6 / 0.5 dB |
| 插入损耗变化 | 0.1 dB |
| 工作速度 | 0-300转/分钟 |
为选择合适的型号，请确认以下信息：
射频通道数量
频率范围
接口类型
连接器类型
电缆类型及电缆长度
峰值功率与平均功率
驻波比要求
插入损耗要求
工作转速
安装结构
是否需要集成电力回路、信号回路、控制信号、通信信号、视频信号或流体介质
工作环境及防护要求
如果您不确定哪种型号合适，请将您的设备需求发送给我们。我们的工程师可协助您推荐合适的射频滑环解决方案。
支持2路射频信号传输
专为360°旋转时的高频信号与射频信号传输而设计
支持直流-18GHz / 直流-5GHz的频率范围
结构紧凑，便于集成到旋转系统中
出色的电压驻波比（VSWR）性能
插入损耗低，信号传输稳定
抗干扰能力强
适用于大容量数据传输且无延迟
支持超高清视频数据的高速传输
可根据应用需求与电源电路和信号电路组合使用
| 应用 | 典型用途 |
|---|---|
| 军用雷达 | 用于旋转雷达系统中实现稳定的射频信号传输 |
| 舰载卫星通信系统 | 支持海洋卫星通信设备中的高频信号传输 |
| 车载卫星通信设备 | 用于车载旋转式通信系统 |
| 卫星通信车辆 | 支持移动卫星通信平台中的射频信号传输 |
| 应急指挥车辆 | 用于旋转通信与指挥系统 |
| 高端机器人 | 在机器人旋转接头中提供稳定的射频信号传输 |
| 车载旋转炮塔 | 支持旋转炮塔系统的信号传输 |
| 遥控系统/雷达天线 | 用于旋转天线系统的稳定信号传输 |
| 医疗系统 | 适用于需要高频信号传输的旋转医疗设备 |
| 视频监控系统 | 支持旋转监控设备的稳定信号传输 |
| 国家或国际安全系统 | 用于安防相关的旋转通信设备 |
| 水下作业系统 | 适用于需要信号传输的水下旋转设备 |
| 应急照明设备 | 支持旋转照明系统中的电源与信号传输 |
| 机器人 | 用于需要可靠射频信号传输的机器人系统 |
| 展览/展示设备 | 适用于需要稳定信号传输的旋转显示系统 |
最多可提供6个射频通道，且可根据应用需求定制更多通道。
频率范围最高可定制至50GHz。
电缆类型、连接器类型、电缆长度及接口类型均可根据安装需求进行定制。
射频滑环可与电源回路、信号回路、控制信号、通信信号、视频信号或流体介质传输相结合。
针对不同的工作环境、安装空间、防护要求及设备结构，我们提供定制化解决方案。
如果标准型号无法满足您的需求，请将您的应用详情发送给我们，包括射频通道数量、频率范围、连接器类型、电缆长度、接口类型、峰值功率、平均功率、驻波比要求、插入损耗要求、工作速率、安装空间以及工作环境。
我们的工程师可协助确认合适的型号，或根据您的设备需求提供定制化的射频滑环解决方案。
