Description
RF slip rings, also known as high-frequency slip rings, are designed to transmit high-frequency signals, RF signals, microwave signals, analog signals, and digital signals during 360° rotation. They can also support combined transmission with electrical signals, control signals, communication signals, power supply, and fluid media. RF slip rings support transmission frequencies ranging from 500 MHz up to 50 GHz or higher. They feature a compact structure, stable performance, excellent shielding effectiveness, strong anti-interference capability, and are easy to integrate into other equipment.
规格
电路数量：1个射频电路和6个信号电路
频率范围：直流–3GHz
额定功率：5W
电压驻波比（VSWR）：1.3
电压驻波比变化：0.05
插入损耗：0.3 dB
插入损耗变化：0.05 dB
工作速度：0–150转/分钟

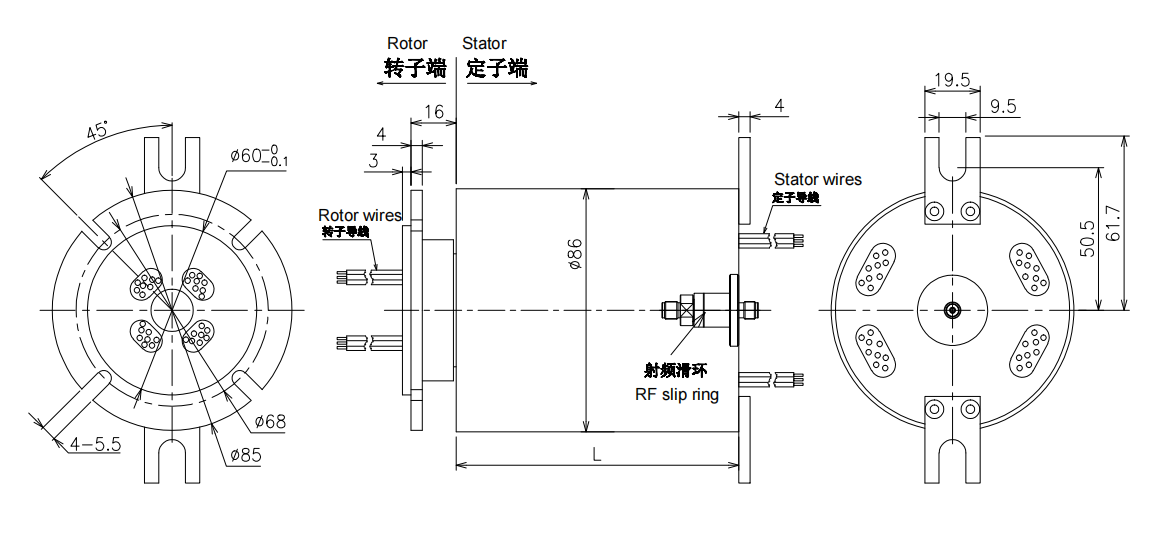

Drawing
描述
射频滑环，也称为高频滑环，旨在 360° 旋转过程中传输高频信号、射频信号、微波信号、模拟信号和数字信号。它们还可支持与电信号、控制信号、通信信号、电源和流体介质的组合传输。射频滑环支持的传输频率范围从 500 兆赫兹到 50 吉赫兹甚至更高。其特点是结构紧凑、性能稳定、屏蔽效果优异、抗干扰能力强，且易于集成到其他设备中。
规格参数
额定转速：0～300 转 / 分
功率环路：信号环路
工作温度：-30～80℃
额定电压：0-440
伏交直流：0-220
工作湿度：85% 相对湿度及以下
导线规格：美国线规 16 号、美国线规 22 号
接触材料：贵金属
绝缘电阻：500 兆欧 @500 伏直流 / 500 兆欧 @300 伏直流
外壳材料：铝合金
绝缘强度：500 伏 @50 赫兹，60 秒
防护等级：IP51
动态电阻变化：≤10 毫欧
图示
特性
支持1、2、3、4、6或8个射频通道。
可与1至96个电路组合，用于电力和信号传输。
具有优异的电压驻波比（VSWR）性能。
适用于无延迟的高容量数据传输。
支持超高清视频数据的高速传输。
主要应用
军事雷达
舰载卫星通信系统
车载卫星通信设备
卫星通信车
应急指挥车
高端机器人
车辆旋转炮塔
遥控系统、雷达天线
医疗系统
视频监控系统
国家或国际安全系统
水下作业系统
应急照明设备
机器人
展览/展示设备
定制选项
1、最多可提供6个通道（更多通道可定制）。
2、频率范围最高可达50 GHz。
3、结构紧凑，抗干扰能力强。
4、支持多种类型信号的同时传输。
5、超低插入损耗，传输波动极小。
6、使用寿命长，免维护运行。
