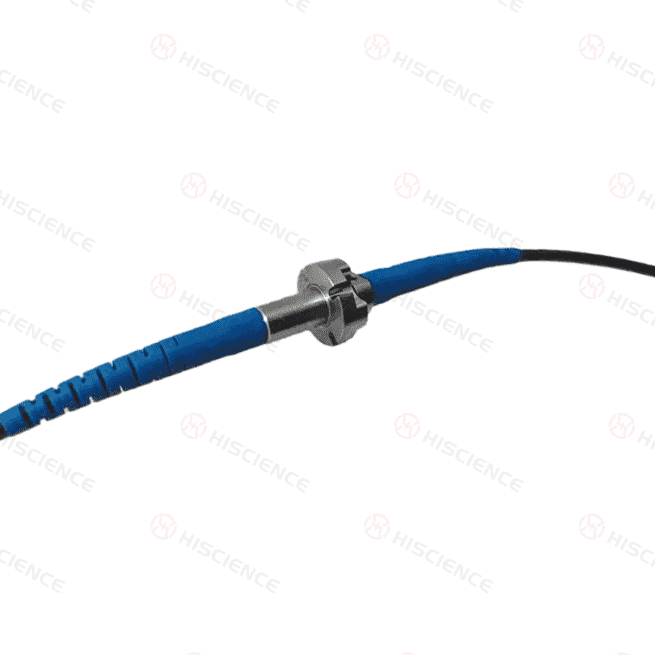

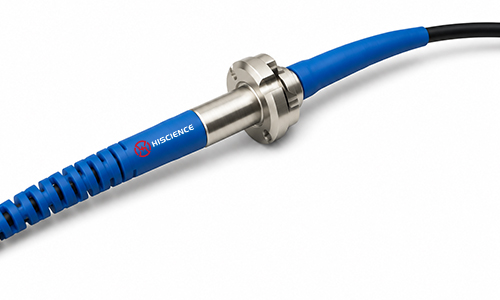

HSF01G光纤滑环，又称光学滑环，是一种专用于在静止部件与旋转部件之间实现连续360°旋转及光信号传输的特殊旋转连接器。
与传统电滑环不同，光纤滑环采用非接触式光信号传输，有助于降低摩擦、信号损耗和电磁干扰。该设计适用于高速信号传输、大容量信息、高精度以及长距离数据传输等应用场景。
HSF01G 支持 1 路单模光纤通道，采用 SM G.657.A1 光纤类型，工作波长范围为 1310/1550nm。其结构紧凑、插入损耗低、光传输稳定，并在旋转系统中表现出可靠的性能。
HSF01G与电气滑环配合使用时，可构成光纤-电气滑环系统，根据应用需求实现光信号、电源、电信号及高速数据的同步传输。
| 项目 | 规格 |
|---|---|
| 产品类型 | 光纤滑环/光学滑环 |
| 光纤类型 | SM：G.657.A1 |
| 通道数量 | 1个通道 |
| 波长范围 | SM：1310/1550nm |
| 插入损耗 | <3dB |
| 插入损耗纹波 | ≤0.7dB |
| 弯曲半径 | >R25 |
| 最高速度 | 0–1000RPM |
| 工作温度 | -40℃~+85℃ |
| 预计使用寿命 | 3000万–5000万转 |
| 线缆长度 | ≥1000mm |
| 连接器类型 | FC / SC / ST / LC，PC或APC |
| 定制选项 | 光纤类型、通道数量、连接器类型、光缆长度、使用寿命、护套材料、光纤与电的集成 |
为选择合适的型号，请确认以下信息：
光纤类型，例如单模或多模
光纤通道数量
波长范围
插入损耗要求
连接器类型，如FC、SC、ST或LC
连接器研磨类型，如PC或APC
电缆长度
工作转速
安装空间
工作温度与运行环境
使用寿命要求
是否需要电源、信号、数据或光纤-电集成
如果您不确定哪种型号合适，请将您的设备需求发送给我们。我们的工程师可以帮助您推荐合适的光纤滑环解决方案。
专为实现360°无间断光信号传输而设计
支持1个单模光纤通道
SM G.657.A1光纤类型，波长范围为1310/1550nm
无接触式光信号传输，摩擦力低
插入损耗低，光学性能稳定
抗电磁干扰
适用于高速长距离数据传输
结构紧凑轻便，便于集成
可与电滑环配合使用，实现光纤与电力的集成传输
适用于复杂的工业与技术应用
| 应用 | 典型用途 |
|---|---|
| 机器人 | 用于机器人旋转接头中的稳定光信号传输 |
| 物料搬运系统 | 支持旋转式物料搬运设备中的高速信号传输 |
| 医疗系统 | 适用于需要稳定光信号传输的医疗设备 |
| 遥控系统 | 用于需要可靠数据传输的旋转控制系统 |
| 雷达系统 | 支持雷达相关旋转设备中的光信号传输 |
| 车载旋转炮塔 | 用于旋转炮塔结构中的信号传输 |
| 视频监控系统 | 支持旋转式监控系统中的高速数据传输 |
| 海上装备 | 适用于需要可靠信号传输的海上旋转系统 |
| 海军系统 | 用于需要稳定光通信的海军装备 |
| 国家或国际安全系统 | 支持安防相关系统的光信号传输 |
| 潜艇作战系统 | 适用于需要稳定数据传输的水下作业系统 |
使用寿命 |
光纤传输类型 | 单模或多模光纤 | 单通道或多通道配置 |
| 光纤连接器类型，如FC、SC、ST或LC | PC或APC连接器的研磨类型 | 电缆长度 | 外壳材质 |
| 形状与结构 | 驱动接口 | 电源与信号配置 | 光纤-电集成式滑环解决方案 |
| 工作转速 | 工作温度 | 安装结构 | 恶劣工作环境的特殊要求 |
如果标准型号无法满足您的需求，请将您的应用详情发送给我们，包括光纤类型、通道数量、波长范围、插入损耗要求、连接器类型、电缆长度、工作速率、安装空间、使用寿命要求以及工作环境。
我们的工程师可协助确认合适型号，或根据您的设备需求提供定制化的光纤滑环解决方案。
