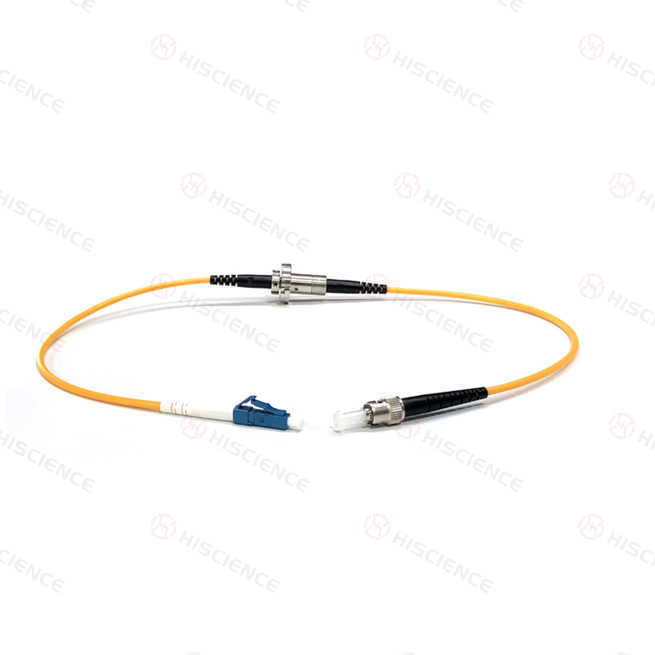

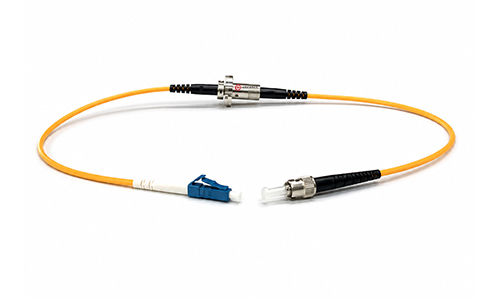

HF01C-FC001光纤滑环，又称光学滑环，是一种专用的旋转连接器，可在静止与旋转部件之间实现不间断的360°旋转，并传输光能与信号。
它可为需要高速数据传输、大信息容量、高精度以及长距离通信的应用提供稳定的光纤信号传输。与传统电滑环不同，光信号传输采用非接触、无摩擦的方式，有助于降低磨损并延长使用寿命。
该型号具有插入损耗低、抗电磁干扰能力强且结构密封等特点，适用于严苛的工业环境。它还可与电气滑环集成，构成光纤-电滑环解决方案，同时支持复杂旋转系统中的光信号传输以及电力或信号的传输。
| 项目 | 规格 |
|---|---|
| 产品类型 | 光纤滑环 |
| 光纤类型 | 单模（9/125μm） |
| 电路数量 | 1 |
| 波长范围 | 780–1650nm（默认：1310nm与1550nm） |
| 插入损耗 | ≤2.0dB |
| 插入损耗变化 | ≤±0.25dB |
| 回波损耗 | ≥45dB |
| 工作温度 | -40°C至+80°C |
| 存储温度 | -45°C至+85°C |
| 防护等级 | IP64 |
| 外壳材料 | 不锈钢SUS304 |
为选择合适的光纤滑环，请确认以下信息：
光纤类型：单模或多模
光纤通道数量
波长范围
连接器类型
电缆长度
插入损耗要求
回波损耗要求
工作温度
防护等级
安装空间与结构
是否需要集成电源、信号或电气滑环
如果您不确定哪种型号合适，请将您的设备需求发送给我们。我们的工程师可以帮助您推荐合适的光纤滑环解决方案。
采用专利光学耦合技术，实现稳定的光信号传输
自主研发的简化耦合工艺，无需光纤准直器或同轴调节
一次性装配设计提升生产效率并确保高良品率
使用寿命长，可支持2亿至4亿次旋转
原创低损耗光耦合技术有助于最大限度地降低信号损耗
密封结构可保护光学元件免受外部环境因素的影响
紧凑轻巧的设计，便于与电气滑环集成
无泄漏且无电磁干扰
<b适用于长距离传输，从数十公里到数百公里
高带宽传输能力，带宽显著高于电连接器
兼容波分复用器，可提升带宽利用率
| 应用 | 典型用途 |
|---|---|
| 机器人 | 旋转机器人系统中的光信号传输 |
| 物料搬运系统 | 旋转搬运设备中的稳定数据传输 |
| 医疗系统 | 精密医疗设备中的信号传输 |
| 遥控系统 | 旋转控制系统中的光通信 |
| 雷达系统 | 雷达旋转结构中的高速信号传输 |
| 车载旋转炮塔 | 车载旋转系统中的光传输 |
| 视频监控系统 | 旋转监控系统中的稳定视频或数据传输 |
| 海上装备近设备 | 海洋与近海环境下的可靠信号传输 |
| 海军系统 | 舰载旋转设备中的光通信 |
| 国家或国际安全系统 | 安全与国防相关系统中的信号传输 |
| 潜艇作业系统 | 水下及海底旋转系统的光传输 |
使用寿命：单模≥2亿转，转速300RPM；多模≥1亿转，转速300RPM |
光纤传输类型 | 电源与信号配置的数量和类型 |
| 单模或多模光纤选项 | 单通道或多通道配置 | 产品形状 |
| 外壳材质 | 驱动接口 | 光纤连接器类型，如FC、LC、PC、ST等。 |
如果标准型号无法满足您的需求，请将您的应用详情发送给我们，包括光纤类型、通道数量、波长范围、连接器类型、电缆长度、插入损耗要求、安装空间以及工作环境。
我们的工程师可协助确认合适型号，或根据您的设备需求提供定制化的光纤滑环解决方案。
