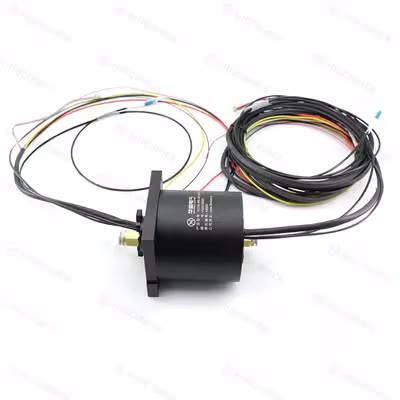

HST06-P05-G01-J01-F01 是一款集成式旋转传输解决方案，将五个电气回路、一个单模光纤通道和一条气动通道集成于同一组件中。
它支持3路20 A和2路5 A的电气回路，具备屏蔽功能；在1310/1550 nm波长下实现光传输，插入损耗低于2 dB；并可在最高1 MPa的压力下进行压缩空气传输。
这种紧凑的混合式设计减少了独立的旋转接口，有助于简化自动化、机器人、物料搬运及其他连续旋转系统中的设备集成。
| 项目 | 规格 |
|---|---|
| 产品类型 | 光电气一体化滑环 |
| 型号 | HST06-P05-G01-J01-F01 |
| 混合信号电路 | 5 |
| 电路/电流 | 3 × 20 A + 2 × 5 A + 屏蔽 |
| 电压 | 0–380 VAC/DC |
| 导线规格 | AWG 14 / AWG 22 |
| 介电强度 | 50 Hz时≥500 V |
| 绝缘电阻 | 500 VDC下500 MΩ |
| 动态接触电阻 | ≤10 mΩ |
| 工作转速 | 0–200 转/分钟 |
| 防护等级 | IP51 |
| 工作温度 | -30°C至+70°C |
| 接触材料 | 贵金属 |
| 外壳材料 | 铝合金 |
| 气动通道 | 1 |
| 连接螺纹尺寸 | 1/4，10 mm |
| 最大压力 | ≤1 MPa |
| 传输介质 | 压缩空气 |
| 光纤类型 | 单模，9/125 µm |
| 光纤通道 | 1 |
| 波长 | 1310/1550 nm |
| 插入损耗 | <2 分贝 |
| 连接器类型 | LC（UPC） |
为选择合适的HST06-P05-G01-J01-F01光电滑环，请确认以下参数：
电路数量及电流额定值
电压与信号要求
光纤类型与光通道数量
工作波长
气动介质与压力
连接螺纹尺寸
额定转速
防护等级与工作温度
光连接器类型
电缆长度与线径
安装尺寸与安装方式
如果您不确定哪种配置合适，请将您的技术需求和应用详情发送给我们。我们的工程师可以为您推荐合适的标准方案或定制化解决方案。
将电气、光学与气动传输集成于同一组件中
支持五个电气回路：3个20安培和2个5安培，带屏蔽
包含一个单模光纤通道
低光插入损耗，低于2 dB
包含一个额定压力高达1兆帕的压缩空气通道
支持360°无间断旋转
贵金属触点，确保稳定的电气传输
铝合金外壳
对电磁干扰具有很强的抗干扰能力
可定制的电气、光学、气动及机械配置
| 应用 | 典型用途 |
|---|---|
| 机器人技术 | 通过旋转机器人关节的光电信号传输 |
| 物料搬运系统 | 自动化输送与搬运设备中的混合式旋转传动 |
| 医疗系统 | 精密旋转装置中的稳定供电与高速数据传输 |
| 遥控系统 | 用于遥控设备的可靠旋转通信 |
| 雷达系统 | 旋转平台中的高速光数据与电传输 |
| 车辆炮塔 | 通过旋转组件实现光信号与电力的集成传输 |
| 视频监控系统 | 用于旋转式成像与监测设备的混合传输 |
| 近海与海军装备 | 海洋与近海旋转系统中的稳定传动 |
| 安防系统 | 连续旋转设备中的可靠光电连接 |
电路编号、电流和电压 |
信号与屏蔽配置 |
光纤类型、信道数量和波长 |
| 光连接器类型 | 气动介质、压力及螺纹规格 | 电缆长度与线径 |
| 保护级别 | 额定转速与温度范围 | 安装尺寸与外壳设计 |
如果标准型号HST06-P05-G01-J01-F01无法完全满足您的应用需求，请提供您对光纤类型、光通道、电回路、电流、电压、传输方式、转速、连接器、电缆长度、安装尺寸、工作环境及防护等级等方面的具体要求。
我们的工程团队可为您推荐合适的标准产品，或为您的项目开发定制化的光电滑环解决方案。
