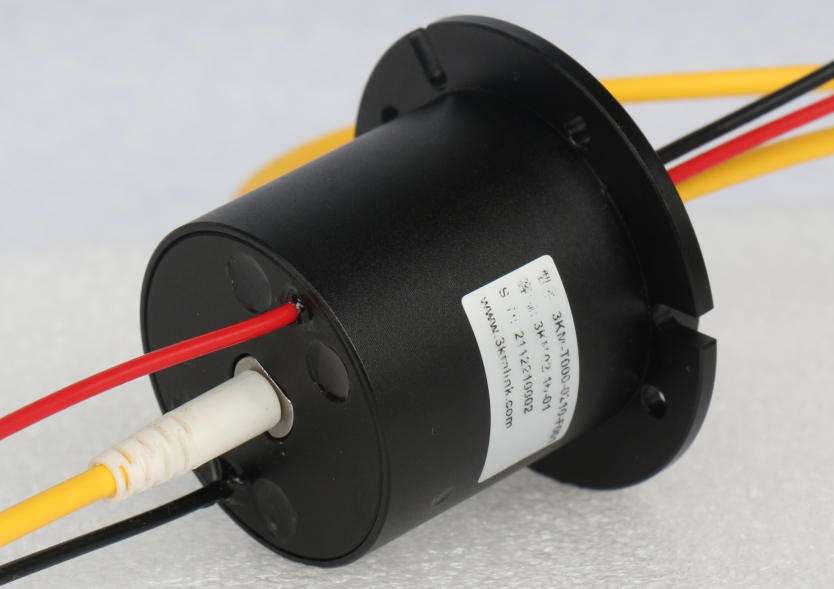

HF0178光电滑环将光纤传输与电信号或电源回路集成于一个一体化旋转接口中。它可在保持静止与旋转设备之间稳定通信的同时，实现360°无间断旋转。
其光通道可实现低损耗、高带宽的传输，并具有出色的抗电磁干扰能力；同时，电气部分简化了混合系统的集成，降低了安装复杂度。
凭借单模与多模选项、多种工作波长、可配置的保护等级以及灵活的连接器选型，HF0178 适用于精密旋转系统和严苛的工业环境。
| 项目 | 规格 |
|---|---|
| 产品类型 | 光电滑环 |
| 型号 | HF0178 |
| 混合信号电路 | 108 |
| 光纤通道 | 1 |
| 光纤类型 | 单模（SM）、多模（MM） |
| 工作波长 | 1310/1550 nm，850/1310 nm |
| 插入损耗 | <4 dB |
| 插入损耗波动 | <1 dB |
| 回波损耗 | ≥35 dB |
| 工作温度 | -40°C至+85°C |
| 存储温度 | -50°C至+85°C |
| 防护等级 | IP54 / IP65 / IP67（可选） |
| 额定转速 | 0–300 转/分钟 |
| 预计使用寿命 | >1亿次循环 |
| 护套类型 | TPU或装甲（可选） |
| 连接器类型 | FC / LC / SC / ST（端面可选PC/APC） |
| 传输类型 | 光电混合传输 |
为选择合适的HF0178光电滑环，请确认以下参数：
光纤类型
光学通道数量
工作波长
电路编号
信号或电力传输要求
电流与电压额定值
额定转速
防护等级
工作温度
连接器类型及PC/APC端面
电缆护套类型与电缆长度
安装尺寸与安装方式
如果您不确定哪种配置合适，请将您的技术需求和应用详情发送给我们。我们的工程师可以为您推荐合适的标准方案或定制化解决方案。
将光传输与电传输集成于一个紧凑的旋转接口
支持360°无间断旋转
支持单模和多模光纤
光学传输稳定，插入损耗低
对电磁干扰具有很强的抗干扰能力
支持光信号与电信号或电源的同步传输
可选IP54、IP65和IP67防护等级
可选TPU或铠装电缆护套
具有PC/APC端面的FC、LC、SC和ST连接器选项
专为长使用寿命和严苛的工业环境而设计
可定制的传输与安装配置
| 应用 | 典型用途 |
|---|---|
| 机器人技术 | 通过旋转机器人关节的光电信号传输 |
| 物料搬运系统 | 自动化输送与搬运设备中的混合式旋转传动 |
| 医疗系统 | 精密旋转装置中的稳定供电与高速数据传输 |
| 遥控系统 | 用于遥控设备的可靠旋转通信 |
| 雷达系统 | 旋转平台中的高速光数据与电传输 |
| 车辆炮塔 | 通过旋转组件实现光信号与电力的集成传输 |
| 视频监控系统 | 用于旋转式成像与监测设备的混合传输 |
| 近海与海军装备 | 海洋与近海旋转系统中的稳定传动 |
| 安防系统 | 连续旋转设备中的可靠光电连接 |
单模或多模光纤 |
光学通道数量 | 工作波长 | 插入损耗与回波损耗要求 |
| 电路编号与信号类型 | 电流与电压额定值 | 连接器类型及PC/APC端面 | 电缆长度与护套类型 |
| 保护级别 | 额定速度与工作温度范围 | 安装结构、外壳及驱动连接 |
如果标准型号HF0178无法完全满足您的应用需求，请提供您对光纤类型、光通道、电回路、电流、电压、传输方式、转速、连接器、电缆长度、安装尺寸、工作环境及防护等级等方面的具体要求。
我们的工程团队可为您推荐合适的标准产品，或为您的项目开发定制化的光电滑环解决方案。
获取报价 | 下载数据手册 | 申请图纸/3D模型
