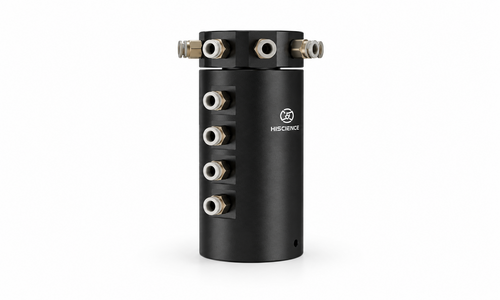

HJ1056-1601 气旋转接头

product details

描述

华盛的气旋转接头可独立360°旋转，用于传输单路或多路气体或负压真空。传输介质包括压缩空气和工业惰性气体。气旋转接头通常根据气体传输通道数量进行分类。华盛的气旋转接头支持1~24路气路，最大工作压力范围为-1.5 kPa至1 MPa。

规格参数

电路数量：16路

连接螺纹尺寸：G1/8\

压力：-100Kpa~1Mpa

传输介质：压缩空气

旋转速度：0~200RPM

工作温度：-30℃～+70℃

特点

1、最小启动扭矩：0.01 N.m

2、旋转扭矩：比传统气动旋转接头低5-10倍或更多

3、最大速度：高达500 RPM，寿命：超过2000万次旋转

4、紧凑设计：结构设计可承受最高-100 kPa的真空压力

5、材料：耐磨、耐腐蚀，确保长寿命，双重防护，确保无空气泄漏

6、集成传输：可传输电力、信号、光、以太网及工业总线

7、标准接口：M5、G1/8\"；可根据具体要求提供定制化连接器和管径

8、密封组件：易于更换和维修，降低成本无需购买新产品

9、气体传输：可传输压缩空气和工业惰性气体；特殊气体可定制

主要应用

研磨机

焊接机

工业自动化系统

包装设备

芯片贴装机

机器人系统

测试装置

锂电池生产线

手机测试设施

高端手机生产线

激光系统

涂布及隔膜机械

软包包装薄膜设备

电池

绑定及层压机

电子半导体制造自动化

可定制选项

1. 工作温度：可根据客户需求定制

2. 抗冲击等级：符合MIL-SID-810E标准

3. 管径和端口尺寸：可根据特定需求定制

4. 压力范围：可根据应用要求定制

5. 集成能力：支持集成多线路，如电源线、信号线、工业总线、控制线、电磁阀线、感应线等

6. 气体入口位置和电路数量：可根据客户规格定制

7. 工作温度：可根据客户需求定制至300℃

8. 高速能力：可根据需要定制至5000 rpm

9. 特殊气体属性定制：气动旋转接头可根据客户的特定气体属性进行定制
