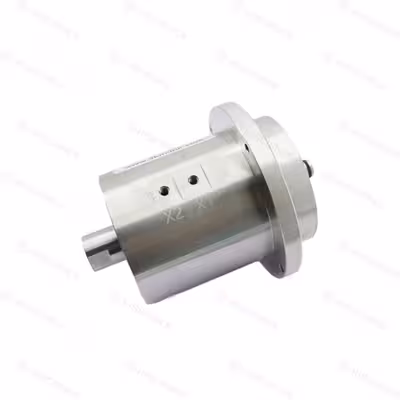

HSJ01-2 型气旋转接头

product details

描述

华盛电气的气旋转接头可独立360°旋转，用于传输单路或多路气体或负压真空。传输介质包括压缩空气和工业惰性气体。气旋转接头通常根据气体传输通道的数量进行分类。华盛电气的气旋转接头支持1~24个气通道，最大工作压力范围为-1.5 kPa至1 MPa。

规格

电路数量：转子：1路；定子：2路

压力：-80 kPa ~ 95 kPa

传输介质：压缩空气

工作速度：0~3000 RPM

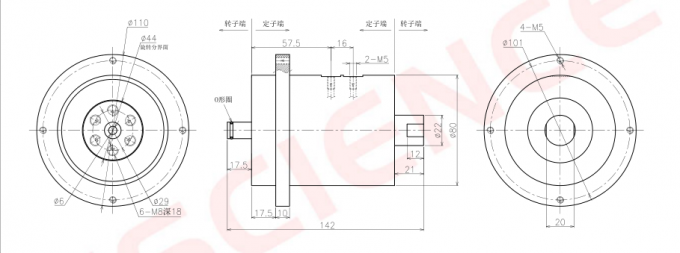

结构图

特性

最小启动扭矩：0.01 N.m

旋转扭矩：比传统气旋转接头小5-10倍或更多

最高转速：高达500 RPM；寿命：超过2000万次旋转

紧凑设计：结构设计可承受高达-100 kPa的真空压力

材料：耐磨、耐腐蚀，确保长寿命；双重防护：确保无空气泄漏

集成传动：可传输电力、信号、光、以太网及工业总线

标准接口：M5、G1/8\"；可根据具体要求提供定制化连接器和管径

密封组件：易于更换和维修，无需购买新产品即可降低成本

气体传输：可传输压缩空气和工业惰性气体；特殊气体可定制

主要应用

• 砂轮打磨

• 焊接机

• 工业自动化系统

• 包装设备

• 芯片贴装机

• 机器人系统

• 测试装置

• 锂离子电池生产线

• 手机测试设施

• 高端手机生产线

• 激光系统

• 涂布与隔膜机械

• 软包包装薄膜设备

• 电池

• 绑定与层压机

• 电子半导体制造自动化

可定制选项

1. 工作温度：可根据客户需求定制

2. 抗冲击等级：符合MIL-SID-810E标准

3. 管径和端口尺寸：可根据特定需求定制

4. 压力范围：可根据应用要求定制

5. 集成能力：支持电力线、信号线、工业总线、控制线、电磁阀、感应线等多种线路的集成

6. 气体入口位置和回路数量：可根据客户规格定制

7. 工作温度：可根据客户需求定制至300℃

8. 高速能力：可根据需要定制至5000 rpm

9. 特殊气体属性定制：气旋转接头可根据客户的特定气体属性进行定制
