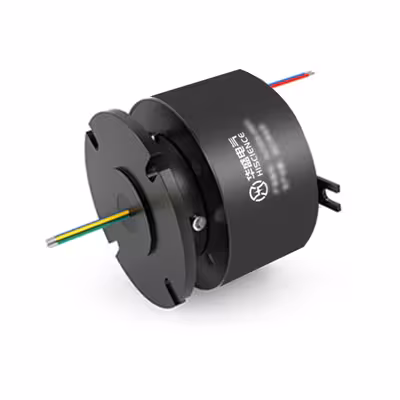

HST05-P03-S02 电滑环

product details

描述

华盛电气滑环采用先进的电刷式技术。接触部件采用三重硬化超硬金表面处理技术，其硬度、强度、耐磨性和导电性均超过国际军用连接器标准。环表面极为光滑，表面粗糙度≤Ra0.4。每条信号通路均经过精心设计，以防止高速旋转时的信号损耗。

规格

电路/电流：3路10A + 2路信号

电压：0-240V交流/直流

导线尺寸：AWG16#/24#特氟龙绝缘

介电强度：≥500V@50Hz

绝缘电阻：300MΩ@300V直流

动态接触电阻≤10mΩ

工作转速：0-200转/分钟

防护等级（IP）：IP65

工作温度：-30℃~+70°C

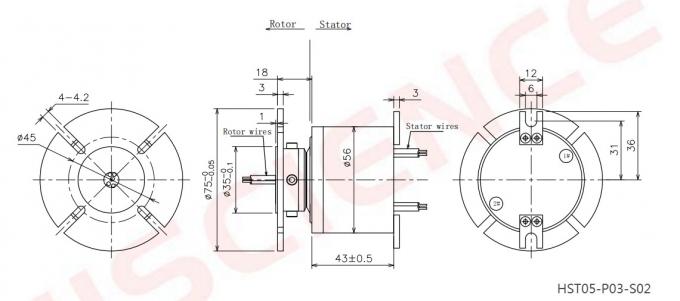

结构图

特性

1. 传输能力：能够传输模拟和数字信号

2. 混合传输：支持电力与多种信号的混合传输，包括：

（1）以太网：速率10Mbps、100Mbps、1000Mbps

（2）工业以太网：EtherNet、EtherCAT、ProfiNet、Powerlink、SercosIII/IP等

（3）高清视频：SDI、LVDS等

（4）串行通信：RS232、RS485、RS422等

（5）通用串行总线：USB 2.0

（6）工业现场总线：CANBus、ProfiBus、InterBus、CC-Link、DeviceNet等

（7）传感器信号：热电偶、RTDs、应变片等

3. 主要设计用于气动和液压介质传输，或安装在旋转电机轴上。

4. 采用先进的贵金属刷多点接触技术，在极低摩擦条件下确保可靠的电气连接。

5. 耐用性：使用寿命极长，免维护

6. 安装便捷：易于安装

主要应用

• 机器人

• 工业自动化设备

• 医疗设备

• 测试设备

• 展览/展示设备

• 包装机械

• 转盘设备

• 游乐设备

• 高速铁路设备

• 海洋及 offshore 设备

• 工程机械

• 风电设备

可定制选项

1. 中心通孔选项范围为0至1000毫米，额定电流范围为0至5000A，额定电压可达10000V。

2. 工作温度：标准范围-30℃~+70℃，定制范围-60℃～+200℃

3. 工作转速：标准0~300RPM，可定制最高0~20000 RPM

4. 参考寿命：标准2000万转@300RPM，可根据要求提供长寿命滑环

5. 外壳材料：可选工程塑料、铝合金和不锈钢

6. IP等级：标准IP51，可定制最高IP68

7. 连接器类型和长度：可根据要求提供多种连接器类型和长度

8. 集成能力：可与气动、液压、射频和光纤旋转接头集成

9. 信号支持：支持同时传输多种信号，包括工业以太网、串行信号、工业总线、USB、SDI等。
